長春銑刨機的行走系統和轉向系統詳解
在銑刨機電控體系規劃時，需求對各個功能模塊進行單獨規劃，每一個模塊涉及到的部件包含PWM調理、份額電磁閥、變量泵、馬達體系、測速傳感器以及信號輸入手柄和開關，主要包含行走和轉向手柄。

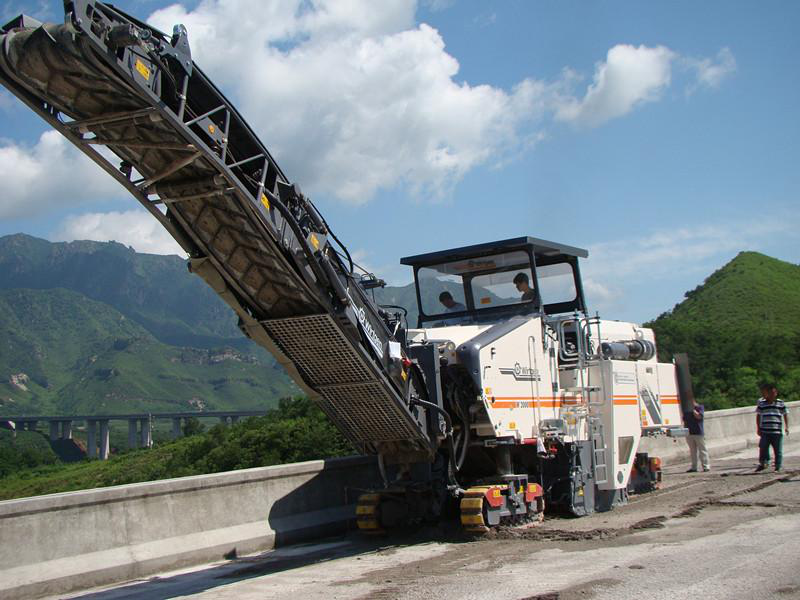

下面以長春銑刨機租賃的行走和轉向體系為例進行說明。銑刨機的行走經過液壓馬達減速器驅動4個獨立的履帶完結，具有銑刨和行走兩個速度，能夠完結制動，可根據需求挑選高速擋和低速擋。履帶架上4根獨立的支腿經過油缸與車架相連，以完結正交升降，來滿意行走和銑刨深度調整的需求，2個前支腿和2個后支腿分別由橫拉桿鉸接相連，通建婆蟻選h完結聯動，使行走、升降與轉向組織達到左右同步轉向的要求。
H1300型銑刨機經過份額電磁閥操控前后輪的油缸，使其完結行走動作，并經過位移傳感器反饋信號，完結轉向主動調理。能夠在整機啟動時經過手柄或輸入信號確認行走的方向、路線，經過操作行走手柄脫離中位的視點及時刻，確認行走速度。長春銑刨機租賃的速度操控經過比卻量完結，行走開始前，需求經過電磁閥解除制動狀況。開關翻開后，經過手柄輸入和手柄電位計的操控能夠操控輸出PWM信號，根據脈寬的巨細操控份額電磁閥、變量泵、分流閥的電流巨細。一起，先導份額減壓閥作業，操控行走馬達體系的電流，使履帶依照設定的要求行走。銑刨機經過調理PWM占空比來改動輸出到電磁閥上的電流巨細來改動泵排量的大小，因為F2812的PWM信號電流只有3 mA，轉向電磁閥采用三位閥，電流范圍為0～1 500 mA，因而對經過電磁閥的驅動電流輸出信號需求采用功率擴大才行，并采用光電耦合器進行光電阻隔，以避免體系攪擾，份額減壓閥的電流巨細決定著輸出壓力的巨細。
當銑刨機處于作業狀況時，能夠經過調理PWM信號操控破碎機，使4個履帶獲得相同功率，完結同步操控。當行走開關翻開后，推動操控手柄機器開始加快，當達到合適的速度后，放松手柄，手柄主動回中位，機器以選定的速度行駛破碎機。手柄輸入視點不同，機器的加快度也不一樣，手柄輸入視點越大，加快度越大，達到最大速度所用的時刻越短。
長春銑刨機租賃操控器有一個操作臺，行走、轉向操控引腳信號有行走使能、行走操控、發動機調速、前輪轉向、后輪轉向、發動機啟停操控、蟹行、前輪回中破碎機、后輪回中、全輪轉向、速度傳感器、高低速擋位等。在作業時，轉速傳感器測出發動機的轉速并脈沖計數，操控器會主動調理發動機轉速，并進行銑刨功率、牽引功率和輔助功率分配破碎機。
